Peralatan Inti Lini Produksi Otomatis Pembersihan PR untuk Produsen Layar LCD

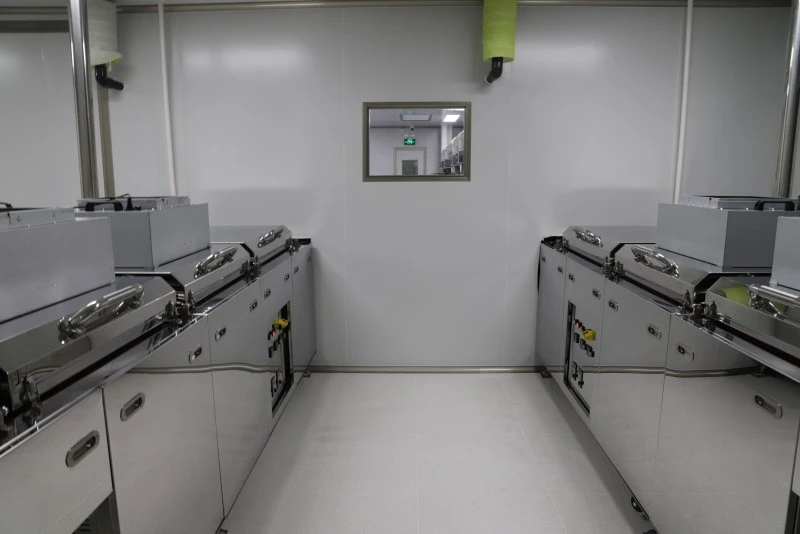

Lini produksi otomatis pembersihan PR (photoresist) adalah peralatan proses basah inti dalam pembuatan layar LCD. Hal ini terutama digunakan setelah proses fotolitografi pada substrat susunan untuk menghilangkan sisa photoresist, residu etsa, dan kontaminan mikro-permukaan secara menyeluruh. Ini adalah peralatan penting untuk memastikan presisi sirkuit panel dan meningkatkan hasil produk. Sangat cocok untuk lingkungan produksi yang ketat di ruang bersih Kelas 100, sistem ini menghasilkan operasi pembersihan-dengan presisi tinggi, otomatis, dan bebas polusi-bebas-loop.
Menargetkan residu photoresist positif dan negatif setelah proses fotolitografi, alat ini menggunakan pembersihan ultrasonik multi-tahap + proses pembilasan luapan air murni untuk menghilangkan serpihan, kontaminan organik, partikel debu, dan kotoran lain yang tersisa setelah etsa fotolitografi secara mendalam. Ini benar-benar dapat menghilangkan residu mikroskopis di bawah 0,5μm, mencegah cacat seperti sirkuit terbuka panel, titik terang, dan bintik Mura yang disebabkan oleh kotoran. Dikombinasikan dengan sistem filtrasi presisi tinggi-0,1μm, sistem ini mencegah kontaminasi sekunder. Teknologi ini menghasilkan penghilangan menyeluruh,-bebas kerusakan, menghindari dampak sisa lapisan perekat pada proses etsa dan pelapisan berikutnya, dengan tingkat cakupan penghilangan 100%.
Modul kontrol elektrostatis ESD bawaan secara ketat mengontrol nilai elektrostatis dalam rentang Kurang dari atau sama dengan ±100V. Dikombinasikan dengan bahan anti-statis rongga dan teknologi pengiriman roda magnetik non-kontak, teknologi ini menghindari pelepasan muatan listrik statis yang merusak sirkuit presisi panel, sekaligus mencegah goresan, serpihan, dan timbulnya debu akibat gesekan pada substrat kaca, sehingga memaksimalkan perlindungan integritas media.
Ruang uji suhu konstan suhu tinggi dan rendah
Inti dari peralatan lini produksi pembersihan dan pengeringan otomatis untuk produsen layar LCD mengintegrasikan mode pengeringan ganda: pemotongan pisau udara dan pengeringan udara panas bersuhu{0}}konstan. Hal ini dengan cepat menghilangkan noda air dari permukaan media, sehingga menghasilkan pengeringan-bebas tanda air dan bebas jejak-. Setelah pengeringan, kadar air permukaan substrat mendekati nol, sehingga memungkinkan transfer langsung ke proses berikutnya tanpa pemrosesan sekunder, sehingga menjamin kelangsungan proses. Sistem kontrol PLC memungkinkan operasi loop tertutup otomatis penuh untuk pemuatan, penentuan posisi, pembersihan, dan pembongkaran. Mendukung fungsi pemantauan dan alarm-waktu nyata untuk penyesuaian konsentrasi larutan pembersih, suhu, kelembapan, dan kebersihan. Ruang tertutup dan desain tekanan negatif gradien mencegah kebocoran gas kimia. Dikombinasikan dengan lingkungan bertekanan positif di ruang bersih Kelas 100, sistem ini juga memungkinkan daur ulang air ultra murni serta klasifikasi dan pemulihan cairan limbah, sehingga memenuhi persyaratan-penghematan energi dan perlindungan lingkungan.
Dibandingkan dengan pembersihan manual tradisional, lini produksi pembersihan PR yang sepenuhnya otomatis memiliki keunggulan yang tidak tergantikan: efisiensi pembersihan meningkat lebih dari 3 kali lipat, dan hampir 10.000 substrat kaca dapat diproses per shift, sehingga memperpendek siklus proses secara signifikan; konsistensi pembersihan sangat baik, menghilangkan residu mikro-yang lebih kecil dari 0,5μm secara menyeluruh, mengontrol tingkat kerusakan panel hingga 0,5PPM, secara efektif menghindari cacat seperti titik terang, titik gelap, dan kerusakan sirkuit pada layar; peralatan ini mengadopsi desain-hemat air dan-energi, dengan tingkat pemulihan air murni yang tinggi serta pengumpulan dan pengolahan air limbah yang diklasifikasikan, yang memenuhi persyaratan produksi perlindungan lingkungan; seluruh mesin terbuat dari baja tahan karat-PVC dan SUS304 yang tahan korosi, dengan penyegelan yang kuat, pembersihan dan perawatan yang mudah, dan cocok untuk pengoperasian terus-menerus selama 24-jam di ruang bersih, menjadi perlengkapan standar bagi produsen layar LCD untuk membangun lini produk kelas atas dan meningkatkan daya saing inti.
Peralatan Inti dalam Lokakarya Fotolitografi Produsen Layar LCD
Peralatan pemaparan adalah peralatan inti dalam bengkel fotolitografi dan area proses utama dalam proses pembuatan susunan LCD. Juga dikenal sebagai mesin litografi panel, ini adalah-perangkat proses basah optik berpresisi tinggi. Fungsi utamanya adalah mentransfer pola desain sirkuit substrat ke substrat kaca yang dilapisi photoresist melalui paparan optik, yang sangat penting untuk pembentukan sirkuit mikro-di panel. Perpindahan pola sirkuit yang tepat dari masker foto ke substrat kaca merupakan prasyarat untuk proses pengetsaan, pelapisan, dan pembersihan PR selanjutnya, yang secara langsung menentukan kualitas tampilan layar. Peralatan ini menggunakan proses pemaparan non-kontak, cocok untuk substrat kaca LCD berukuran besar dan tipis, menghindari goresan, kerusakan, dan kontaminasi pada media.
Keunggulan teknologi inti mencakup sistem penyelarasan-presisi tinggi dengan akurasi hamparan-tingkat mikron atau bahkan sub-mikron-tingkat, memastikan tidak ada ketidaksejajaran dalam susunan sirkuit multi-lapisan dengan kesalahan yang dikontrol hingga seperseribu diameter rambut; penggunaan sumber cahaya eksposur seragam dan teknologi pemfokusan dinamis untuk mencapai fluktuasi energi eksposur<±3% on large-size substrates of several square meters, guaranteeing pattern consistency; a vacuum adsorption substrate platform to effectively suppress substrate deformation and improve exposure pass rate; and a PLC intelligent control system to achieve fully automated substrate loading, pre-alignment, exposure, and unloading, supporting online parameter monitoring, anomaly alarms, and data traceability, suitable for 24-hour continuous mass production.

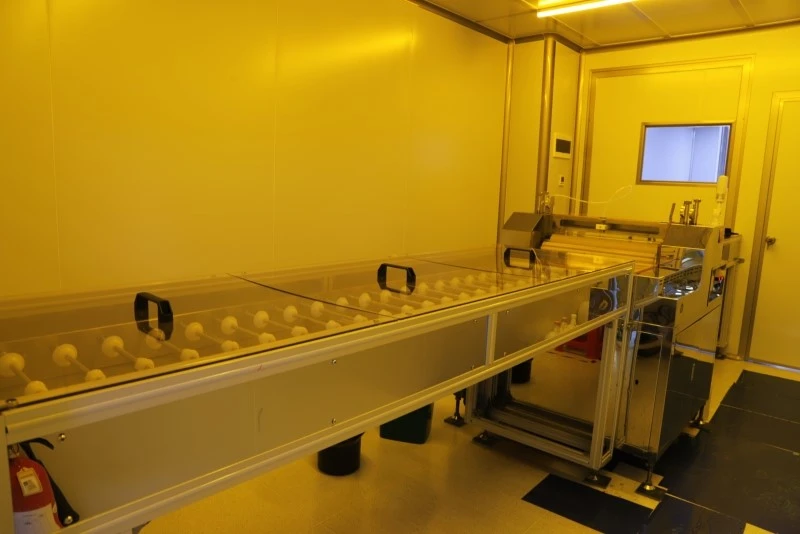

Seluruh bengkel menggunakan sumber cahaya kuning monokromatik 589nm, yang sepenuhnya menyaring-cahaya dengan panjang gelombang pendek seperti sinar ultraviolet, biru, dan putih, mencegah sinar ini memicu reaksi fotokimia pada photoresist sebelum waktunya, menyebabkan cacat fatal seperti ketidaksejajaran pola, garis tidak lengkap, korsleting, dan sirkuit terbuka. Sistem pencahayaan menggunakan kombinasi LED kuning khusus dan filter-lapisan ganda untuk mencegah kebocoran cahaya yang menyimpang; pintu, jendela dan jendela observasi dilengkapi dengan bahan filter anti-ultraviolet; ponsel, kamera,-senter bertenaga tinggi, dan sumber cahaya eksternal lainnya dilarang keras di dalam bengkel, dan kontrol disiplin cahaya-area penuh diterapkan untuk menghilangkan risiko paparan dini photoresist dari sumbernya.
Pengantar Ruang Bersih Kelas 100 untuk Produsen Layar LCD
Di bidang manufaktur LCD{0}}presisi tinggi, ruang bersih Kelas 100 (ruang bersih Kelas 5 ISO) adalah fasilitas produksi inti dan indikator utama kekuatan teknis dan hasil produk pabrikan. Mereka banyak digunakan dalam tahapan proses inti seperti susunan, perakitan sel, dan pengemasan modul oleh perusahaan display terkemuka seperti BOE, TCL CSOT, HKC, dan Tianma. Kamar bersih ini memiliki standar kebersihan yang ketat, dengan tidak lebih dari 100 partikel debu tersuspensi dengan diameter lebih dari atau sama dengan 0,5μm per kaki kubik udara (Kurang dari atau sama dengan 3520 per meter kubik). Tingkat kebersihan ini jauh melebihi ruang operasi medis, dan berfungsi sebagai "penghalang keras" untuk mencegah debu, listrik statis, dan kontaminan kimia mengganggu proses presisi. Ini adalah komponen perangkat keras inti yang secara langsung menentukan kualitas gambar layar, masa pakai, dan tingkat hasil.
Lokakarya ini dirancang dan dibangun secara ketat sesuai dengan standar ISO internasional dan domestik. Ini mengadopsi mode aliran udara searah vertikal, dipadukan dengan sistem filtrasi ULPA empat-tahap (filter pra-, filter efisiensi-sedang, filter-efisiensi tinggi, dan filter efisiensi-sangat tinggi-), mencapai efisiensi filtrasi hingga 99,999%, memastikan penghilangan debu secara instan dan menghilangkan zona mati aliran udara. Secara bersamaan, pengendalian lingkungan yang tepat dicapai di semua dimensi: suhu konstan 23±1 derajat , kelembapan relatif terkontrol pada 45%-55%, kondisi tekanan positif dipertahankan di area bersih, dan perbedaan tekanan lebih besar dari atau sama dengan 10Pa antar area yang berdekatan, sepenuhnya mencegah infiltrasi debu eksternal; mempertimbangkan kerentanan panel display terhadap kerusakan elektrostatik, lantai perataan otomatis epoksi statis digunakan, dan pelat baja berwarna baja tahan karat 304 dan ruang bersih digunakan untuk dinding dan langit-langit, dengan kontrol ketat terhadap nilai listrik statis selama proses berlangsung; kontrol tambahan diberikan untuk polutan kimia VOC tingkat molekuler dan interferensi laten seperti getaran mikro, yang memenuhi persyaratan proses skala nano seperti fotolitografi, deposisi film tipis, dan injeksi kristal cair.

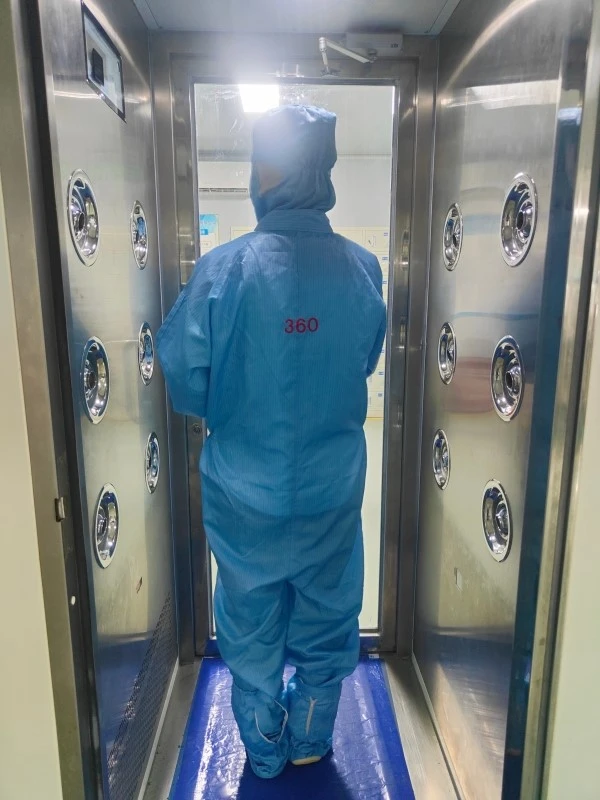

Lokakarya ini mengadopsi desain zonasi ruang bersih berjenjang, dibagi menjadi area inti Kelas 100, area penyangga Kelas 1000, dan area tambahan Kelas 10.000, dengan lapisan yang mencegah-kontaminasi silang, dan personel serta jalur konveyor material otomatis sepenuhnya terpisah. Personil harus menjalani tiga proses yaitu mengganti pakaian, mandi udara, dan deteksi elektrostatis, dan hanya bisa masuk setelah mengenakan-setelan ruang bersih seluruh tubuh,-sarung tangan bebas debu, dan kacamata; material dipindahkan melalui jendela transfer yang saling bertautan dan menjalani perawatan penghilangan debu dan listrik statis; interiornya dilengkapi dengan tudung aliran laminar FFU, penghitung partikel online, sensor suhu dan kelembapan, monitor tekanan diferensial, dan peralatan lainnya untuk mencapai pemantauan real-time 24-jam dan ketertelusuran data, dan akan segera mengeluarkan peringatan dan melakukan penyesuaian jika terjadi indikator abnormal untuk memastikan stabilitas lingkungan yang berkelanjutan.
